SMD Resistor sizes (PCB 실장 칩 저항 크기)

안녕하세요. 블루 돼지입니다.

SMD Resistor 관련  첫번째 블로그를 작성합니다.

궁금하거나 필요한 내용이 있으면 댓글로 남겨주세요!

SMD 저항 크기



칩 사이즈		mm	inch	Power
L	W
0.6mm × 0.3mm		0603	0201	1/20
1.0mm × 0.5mm		1005	0402	1/16
1.6mm × 0.8mm		1608	0603	1/10
2.0mm × 1.2mm		2012	0805	1/8
3.2mm × 1.6mm		3216	1206	1/4
3.2mm × 2.5mm		3225	1210	1/2
5.0mm × 2.5mm		5025	2010	3/4
6.4mm × 3.2mm		6432	2512	1



제일 많이 사용하는 YAGEO 제조사를 기준으로 작성했습니다.

제조사에 따라 Power는 다를수 있으니 Datasheet 참고 하세요.



보통 한국에서는 mm로 많이 부르는거 같아요.

하지만 제조사에서는 inch를 사용하니 같이 알아두면 편합니다.

SMD 저항 오차

허용차 ±0.1%	B급
허용차 ±0.25%	C급
허용차 ±0.5%	D급
허용차±1%	F급
허용차±2%	G급
허용차±5%	J급
허용차±10%	K급
허용차±20%	M급

저항의 오차율이 낮을수록 정밀한 회로 설계와 안정적인 작동을 보장하니 오차율이 낮은 저항을 사용하세요!!



SMD 저항 읽기





SMD 칩저항의 맨 뒷자리는 10의 제곱 (0의 갯수라고 생각하면 편해요!)

숫자 사이의 R은 소숫점



5 R 6 = 5.6  Ω 저항
1 0 0 = 10 x (10 x 0)  10 Ω 저항

1 8 1 = 18 x (10 x 1)  180 Ω 저항

4 7 2 = 47 x (100)  4700 Ω  or 4.7KΩ 저항
1 0 5= 10 x (100000)  10000000 Ω  or 10MΩ 저항





뒷자리가 2 이상이면 KΩ, 4 이상이면 MΩ



4자리 칩 저항도 읽는 방법은 똑같습니다.





EIA-96 시리즈는

표면 실장 저항기(SMD 저항기)에서 사용되는 코드 체계로, 소형 저항기의 저항 값을 간결하게 표기하기 위해 만들어졌습니다. 이 코드 체계는 특히 고정밀 저항기에서 사용되며, 일반적으로 ±1%의 허용 오차를 가지고 있습니다.







디지키 (Digikey) 링크 참조합니다.

3자리, 4자리, EIA-96 시리즈 다 확인 가능합니다.

https://www.digikey.kr/en/resources/conversion-calculators/conversion-calculator-smd-resistor-code



다른 글에서는 3자리는 5%, 4자리는 1%라고 많이 쓰셨던데 제조사마다 다르니 꼭 확인하세요.



저항 크기 선택 시 고려사항

• 전력 소모: 회로에서 소모되는 전력에 따라 적절한 크기의 저항기를 선택해야 합니다.
• 설계 공간: PCB의 디자인에서 공간이 제한적일 경우 작은 크기의 저항기를 사용해야 할 수 있습니다.
• 수땜(솔더링) or SMT: 만약 수땜을 할 예정이면 수땜하기 쉬운 크기를 선택하세요.
• 제작 비용: 작은 크기의 저항기는 생산 비용이 낮을 수 있지만, 제작과 조립 과정에서 더 많은 주의가 필요할 수 있습니다.

전력 계산

전력 소모량(P)은 저항기에 흐르는 전류(I)와 저항 값(R)에 따라 결정됩니다.

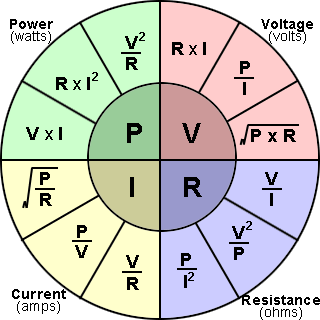

전력 소모 계산 전에 옴의 법칙 먼저 확인해요.

 I 와 V는 비례하고 저항의 역수( I / R )는 비례 상수입니다.







전력 소모 계산은

• 전압에 전류를 곱합니다: P = V × I (옴의 법칙 전력 계산에 가장 흔히 사용되는 공식).
• 저항을 전류의 제곱으로 곱하면 P = R × I ² 입니다.
• 전압의 제곱을 저항으로 나누면 P = V² /  R이 ​​됩니다 .



예시를 들어 볼게요!

12V 전압에 20mA(0.02A) 전류가 흐를때 저항은?

12V x 20mA = 240mW

or 12V x 0.02A = 0.24W



그럼 최소 3216mm 사이즈 저항을 사용해야겠네요!

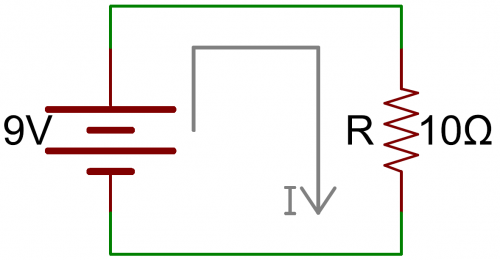

이 저항에 걸리는 전력은 얼마일까요?



우선 전압과 저항을 아니 전류를 구해볼게요



전류가 계산됐으면 전력을 계산할 수 있습니다.



8.1W 의 저항을 사용 해야 하는데 칩저항으로는 안 될거 같네요.

이럴때는 시멘트 저항이나 더 큰 저항을 찾아보세요.



만약 전력이 모자라는 칩 저항을 사용하면 어떻게 될까요?



1. 저항 과열

칩 저항기의 전력 용량을 초과하여 사용하면 저항이 과열됩니다. 저항의 성능 저하 및 손상을 초래할 수 있습니다.



2. 저항 손상 및 고장

과열이 지속되면 저항이 물리적으로 손상될 수 있습니다. 저항 소재가 타거나, 패키지에 금이 갈 수 있습니다.

심각한 경우, 과열된 저항은 화재의 위험을 초래할 수 있습니다.



꼭 전력을 확인하고 설계하세요.





이상 마치겠습니다.

궁금한 내용이나 틀린 내용은 바로바로 댓글 남겨주세요!!

감사합니다.
